中量棚　　1段当たり耐荷重/500kg MEH型 (ボルトオンタイプ)

ボルトレス構造で段当たり耐荷重500kgを実現。支柱は剛性にも強い55mmの凸片形状で、積層棚等の荷重にたえる設計となっています。
部材の組み合わせにより、高さ3種類・間口4種類・奥行4種類がありバリエーションに富んだ組み合わせが実現します。

中軽量棚 500kg

特　徴

  • 棚段1段あたりの耐荷重が500kgの積載荷重
  • 中棚板は50mmピッチで上下に動かせます。
  • 塗装仕上げは光沢のあるメラミン焼付け塗装で、標準色としてSPACグレーを採用(アイボリー系)
  • 経済的な連結タイプで、高さと奥行が同じであれば支柱共有で、2連・3連と簡単に連結ができます。
 中軽量棚 500kg

標準仕様

タイプ MEH型（ボルトレス型）
段荷重（kg） 500kg　
総荷重（kg） 2000kg
支柱形状（mm）
高さ（mm）H 1200・1500・1800・
2100・2400
間口（mm）W 895・1195・1495・1795
奥行（mm）D 450・600・750・868
塗　　装　　色 スパックグレー

中量棚 (段/500kg ) 定価表　

消費税・組立費・送料別途

  • H1800タイプMEH型 ボルトオン
  • H2100タイプMEH型 ボルトオン
  • H2400タイプMEH型 ボルトオン
高 さ
Hmm  		寸法（Wは柱芯寸法）
W x D　mm		 天地　3段 天地　4段 天地　5段 1段当り
単立 連結 単立 連結 単立 連結
H1800 895×450 ¥38,700 ¥30,600 ¥43,800 ¥35,700 ¥48,900 ¥40,800 ¥5,100
895×600 ¥42,700 ¥34,400 ¥49,000 ¥40,700 ¥55,300 ¥47,100 ¥6,300
895×750 ¥48,100 ¥39,700 ¥56,200 ¥47,800 ¥64,200 ¥55,800 ¥8,000
895×868 ¥53,800 ¥45,300 ¥63,700 ¥55,200 ¥73,500 ¥65,100 ¥9,800
1195×450 ¥46,000 ¥37,900 ¥53,000 ¥44,900 ¥59,900 ¥51,800 ¥6,900
1195×600 ¥51,100 ¥42,800 ¥59,700 ¥51,400 ¥68,200 ¥60,000 ¥8,500
1195×750 ¥55,400 ¥47,000 ¥65,300 ¥56,900 ¥75,100 ¥66,800 ¥9,800
1195×868 ¥62,400 ¥54,000 ¥74,600 ¥66,200 ¥86,800 ¥78,300 ¥12,200
1495×450 ¥54,600 ¥46,500 ¥63,800 ¥55,700 ¥73,000 ¥64,900 ¥9,200
1495×600 ¥61,100 ¥52,900 ¥72,400 ¥64,200 ¥83,700 ¥75,400 ¥11,300
1495×750 ¥66,200 ¥57,800 ¥79,100 ¥70,700 ¥92,000 ¥83,600 ¥12,900
1495×868 ¥76,000 ¥67,600 ¥92,200 ¥83,800 ¥108,400 ¥100,000 ¥16,200
1795×450 ¥61,500 ¥53,400 ¥72,400 ¥64,300 ¥83,300 ¥75,200 ¥10,900
1795×600 ¥68,400 ¥60,100 ¥81,400 ¥73,200 ¥94,500 ¥86,300 ¥13,100
1795×750 ¥78,000 ¥69,600 ¥94,200 ¥85,800 ¥110,400 ¥102,000 ¥16,200
1795×868 ¥86,000 ¥77,600 ¥104,800 ¥96,400 ¥123,600 ¥115,200 ¥18,800

高さH1800 天地4段
高 さ
Hmm  		寸法（Wは柱芯寸法）
W x D　mm		 天地　4段 天地　5段 天地　6段 1段当り
単立 連結 単立 連結 単立 連結
H2100 895×450 ¥45,800 ¥36,700 ¥50,900 ¥41,800 ¥56,000 ¥46,900 ¥5,100
895×600 ¥51,000 ¥41,800 ¥57,300 ¥48,100 ¥63,600 ¥54,400 ¥6,300
895×750 ¥58,200 ¥48,800 ¥66,200 ¥56,800 ¥74,200 ¥64,800 ¥8,000
895×868 ¥65,700 ¥56,200 ¥75,600 ¥66,100 ¥85,400 ¥76,000 ¥9,800
1195×450 ¥55,000 ¥45,900 ¥61,900 ¥52,800 ¥68,900 ¥59,800 ¥6,900
1195×600 ¥61,700 ¥52,400 ¥70,200 ¥61,000 ¥78,700 ¥69,500 ¥8,500
1195×750 ¥67,300 ¥57,900 ¥77,100 ¥67,800 ¥87,000 ¥77,600 ¥9,800
1195×868 ¥76,600 ¥67,200 ¥88,800 ¥79,300 ¥100,900 ¥91,500 ¥12,200
1495×450 ¥65,800 ¥56,700 ¥75,000 ¥65,900 ¥84,200 ¥75,100 ¥9,200
1495×600 ¥74,400 ¥65,200 ¥85,700 ¥76,400 ¥97,000 ¥87,700 ¥11,300
1495×750 ¥81,100 ¥71,700 ¥94,000 ¥84,600 ¥106,900 ¥97,500 ¥12,900
1495×868 ¥94,200 ¥84,800 ¥110,400 ¥101,000 ¥126,500 ¥117,100 ¥16,200
1795×450 ¥74,400 ¥65,300 ¥85,300 ¥76,200 ¥96,200 ¥87,100 ¥10,900
1795×600 ¥83,500 ¥74,200 ¥96,500 ¥87,300 ¥109,600 ¥100,300 ¥13,100
1795×750 ¥96,200 ¥86,800 ¥112,400 ¥103,000 ¥128,500 ¥119,200 ¥16,200
1795×868 ¥106,900 ¥97,400 ¥125,700 ¥116,200 ¥144,500 ¥135,000 ¥18,800

高さH2100 天地5段
高 さ
H mm  		寸法（Wは柱芯寸法）
W x Dmm		 天地　5段 天地　6段 天地　7段 1段当り
単立 連結 単立 連結 単立 連結
H2400 895×450 ¥52,900 ¥42,800 ¥57,900 ¥47,900 ¥63,000 ¥53,000 ¥5,100
895×600 ¥59,300 ¥49,100 ¥65,600 ¥55,400 ¥71,900 ¥61,700 ¥6,300
895×750 ¥68,200 ¥57,800 ¥76,200 ¥65,800 ¥84,300 ¥73,900 ¥8,000
895×868 ¥77,500 ¥67,100 ¥87,400 ¥77,000 ¥97,300 ¥86,900 ¥9,800
1195×450 ¥63,900 ¥53,800 ¥70,800 ¥80,800 ¥77,800 ¥67,800 ¥6,900
1195×600 ¥72,200 ¥62,000 ¥80,600 ¥70,500 ¥89,200 ¥79,100 ¥8,500
1195×750 ¥79,100 ¥68,800 ¥89,000 ¥78,600 ¥98,900 ¥88,500 ¥9,800
1195×868 ¥90,800 ¥80,300 ¥102,900 ¥92,500 ¥115,100 ¥104,700 ¥12,200
1495×450 ¥77,000 ¥66,900 ¥86,200 ¥76,100 ¥95,400 ¥85,300 ¥9,200
1495×600 ¥87,700 ¥77,400 ¥99,000 ¥88,700 ¥110,300 ¥100,000 ¥11,300
1495×750 ¥96,000 ¥85,600 ¥108,900 ¥98,500 ¥121,800 ¥111,400 ¥12,900
1495×868 ¥112,300 ¥101,900 ¥128,500 ¥118,100 ¥144,600 ¥134,300 ¥16,200
1795×450 ¥87,300 ¥77,200 ¥98,200 ¥88,100 ¥109,100 ¥99,000 ¥10,900
1795×600 ¥98,500 ¥88,300 ¥111,600 ¥101,300 ¥124,600 ¥114,300 ¥13,100
1795×750 ¥114,400 ¥104,000 ¥130,500 ¥120,200 ¥146,700 ¥136,400 ¥16,200
1795×868 ¥127,700 ¥117,300 ¥146,500 ¥136,100 ¥165,300 ¥154,900 ¥18,800

高さH2400 天地6段

卸売価格で対応させていただきます。お問い合わせください。

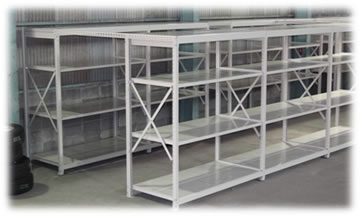

中量棚　最上段部L60ｘ40アングルにて天つなぎ耐震

中量棚　最上段部L60ｘ40アングルにて天つなぎ耐震

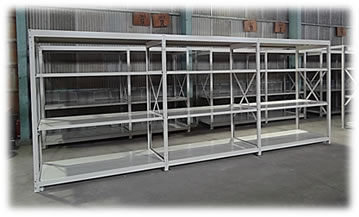

 中量棚　3連組　　（単体1台・連立2台）

中量棚　3連組　　（単体1台・連立2台）

中量棚 MEH型本体 段 500kg サイズ選定 として

  • 支柱仕上げ高さは、150mm単位で製作可能です。
    (H1200・H1500・H2700・H3000など)
  • 支柱の幅は、55mmです。
  • 間口別作は100mm単位で、別途オプション扱いにて対応可能です。
    (但しW1700以下)
  • 奥行別作寸法は対応できません。


サイドストッパー（オプション）


角パイプ落下防止バー（オプション）

卸売価格で対応させていただきます。お問い合わせください。

中量棚 納品施工例

さまざまなサイズの商品・原材料等を荷役・収納・保管するにあたり、中量棚本体をベースにする事により効率的なピッキング管理を実現いたします。

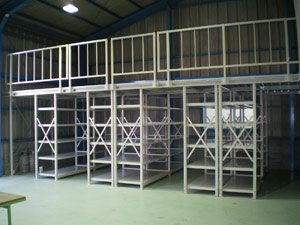

中量積層棚
中量積層棚
空いている天井の空間を商品置き場に有効利用
キャスター付き中量棚
キャスター付き中量棚
積載製品・原材料を棚本体ごと移動		 ハンドル式中量移動棚
ハンドル式中量移動棚
製品・原材料などを最大限密集収納を実現します。
